產品名稱:CH-PTSHT輪輻式測力傳感器
產品特點:CH-PTSHT輪輻式測力傳感器采用優質不銹鋼材質,具有高精度,高穩定性,低外形,安裝簡便、快速等特點。適用于試驗機。
量程:5t,10t,20t

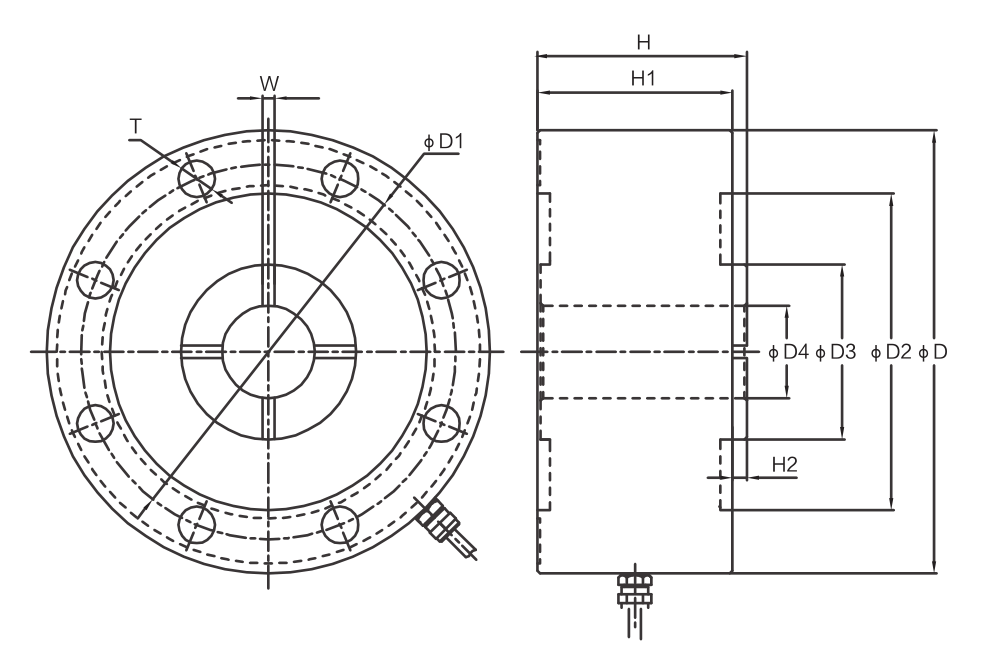

外形尺寸:
b
量程(kN) |
|
D |
D1 |
D2 |
D3 |
D4 |
H |
H1 |
H2 |
W |
T |
50-200 |
mm |
130 |
105 |
84 |
48 |
32 |
55 |
48 |
7 |
4x5.1 |
8xφ14 |
技術參數:
技術參數 |
|
|
|
額定輸出 |
2.0mV/V±0.002 |
輸入阻抗 |
385±10Ω |
非線性 |
±0.05%F.S |
輸出阻抗 |
351±3Ω |
滯后性 |
<±0.05%F.S |
絕緣電阻 |
≥5000MΩ |
重復性 |
<±0.05%F.S |
允許激勵電壓 |
5~15V/DC |
蠕變 |
<±0.05%F.S/30min |
補償溫度范圍 |
-10℃~+40℃ |
零點溫度影響 |
<±0.03%/10℃ |
工作溫度范圍 |
-30℃~+70℃ |
輸出溫度影響 |
<±0.03%/10℃ |
安全過載 |
150%F.S |
零點平衡 |
<±1%F.S |
極限過載 |
300%F.S |
接線方式 |
激勵:+紅 -黑 信號:+綠 -白 屏蔽:黃粗 |
