產品名稱:CH-LP1C 平行梁傳感器
產品特點:CH-LP1C鋁制平行梁稱重傳感器為單點承載結構,出廠時已通過四角調整保證其在規定的受載平面內各點輸出一致。產品結構形式簡單,使用方便。適用于制作由單只傳感器構成的各種形式電子臺秤。
量程:500N(50kg)、600N(60kg)、1 kN(100kg)、1.5kN(150kg)、2 kN(200kg)

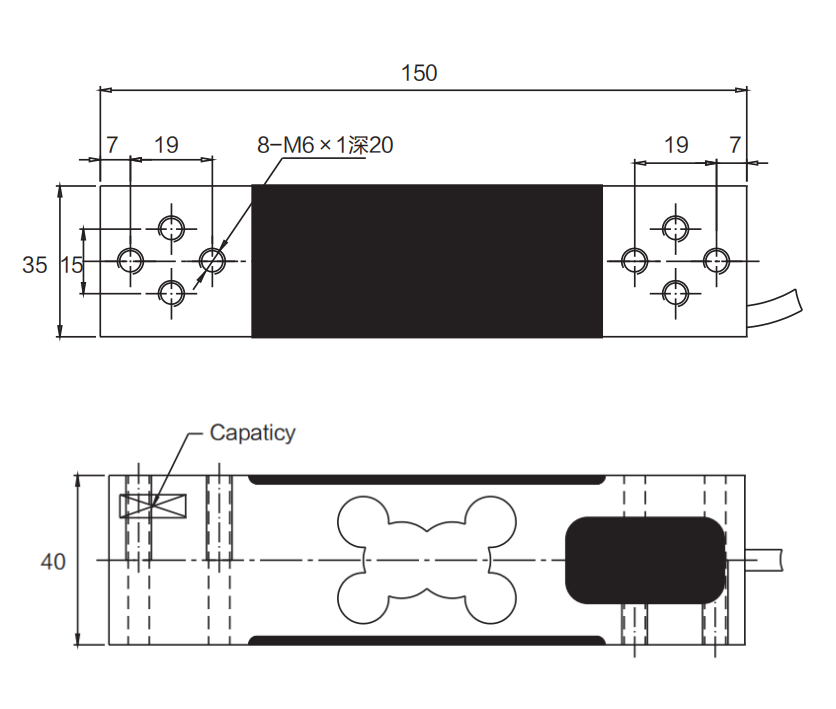

外形尺寸:
技術參數:
CH-P1C 技術參數 |
|
|
|
額定輸出 |
2.0mV/V±5% |
輸入阻抗 |
410±15Ω |
非線性 |
±0.02%F.S |
輸出阻抗 |
350±5Ω |
滯后性 |
<±0.02%F.S |
絕緣電阻 |
≥5000MΩ |
重復性 |
<±0.02%F.S |
允許激勵電壓 |
5~15V/DC |
蠕變 |
<±0.02%F.S/30min |
補償溫度范圍 |
-10℃~+40℃ |
零點溫度影響 |
<±0.02%/10℃ |
工作溫度范圍 |
-30℃~+70℃ |
輸出溫度影響 |
<±0.02%/10℃ |
安全過載 |
150%F.S |
零點平衡 |
<±1%F.S |
極限過載 |
200%F.S |
接線方式 |
激勵:+紅 -黑 信號:+綠 -白 屏蔽:黃 |
