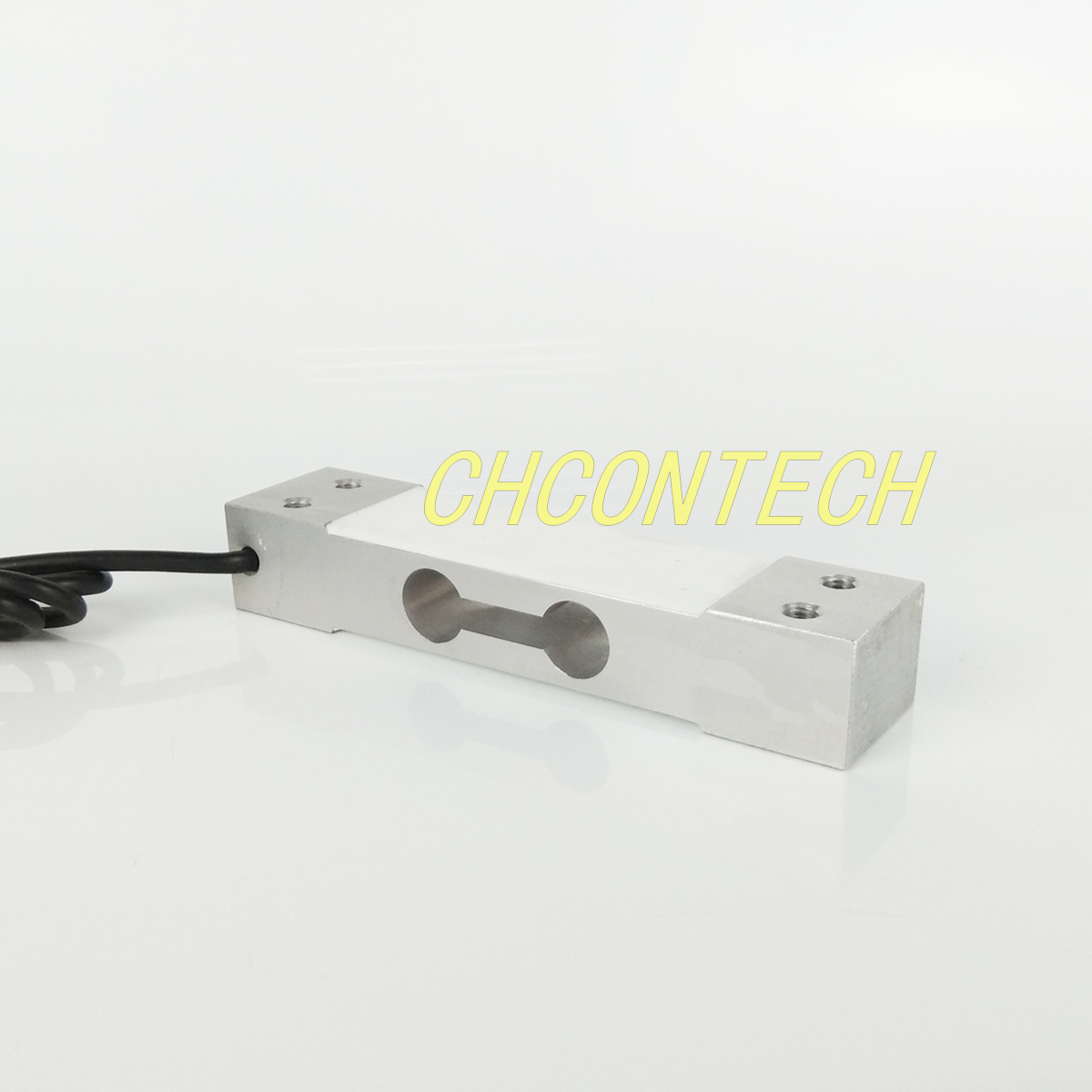

產品名稱:CH-LP1B 單點式稱重傳感器
產品特點:CH-LP1B單點式稱重傳感器為雙孔懸臂梁式結構,在制作過程中進行了溫度補償和四角調整等工藝處理。其高度低,體積小,安裝方便。適用于制作電子計價秤、電子案秤、電子臺秤及其它小量程電子秤。
量程:30N(3kg)、60N(6kg)、100N(10kg)、200N(20kg)、300N(30kg)、350N(35kg)、450N(45kg)、500N(50kg)、600N(60kg)、800N(80kg)、1kN(100kg)、2kN(200kg)

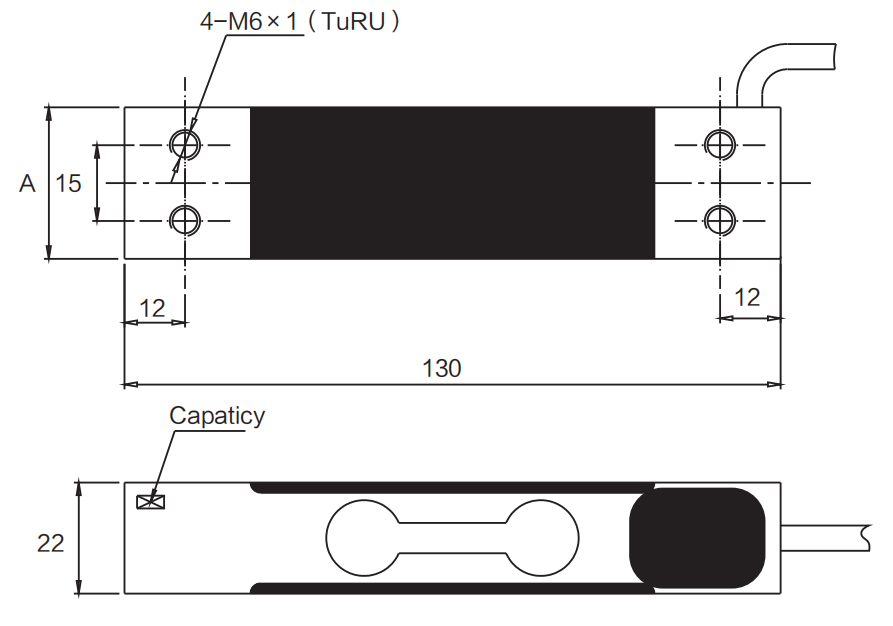

外形尺寸:
型號 |
A |
量程 |
CH-P1B |
30 |
3kg-200kg |
CH-P1BT |
40 |
35kg |
技術參數:
CH-P1B 技術參數 |
|
|
|
額定輸出 |
2.0mV/V±10% |
輸入阻抗 |
385±10Ω |
非線性 |
±0.02%F.S |
輸出阻抗 |
351±3Ω |
滯后性 |
<±0.02%F.S |
絕緣電阻 |
≥5000MΩ |
重復性 |
<±0.02%F.S |
允許激勵電壓 |
5~15V/DC |
蠕變 |
<±0.02%F.S/30min |
補償溫度范圍 |
-10℃~+40℃ |
零點溫度影響 |
<±0.02%/10℃ |
工作溫度范圍 |
-30℃~+70℃ |
輸出溫度影響 |
<±0.03%/10℃ |
安全過載 |
150%F.S |
零點平衡 |
<±1%F.S |
極限過載 |
200%F.S |
接線方式 |
激勵:+紅 -黑 信號:+綠 -白 屏蔽:黃 |
